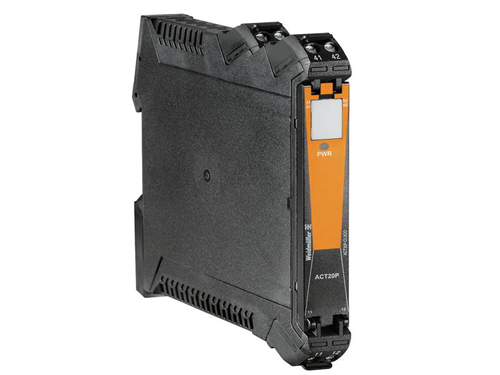

7760054114 ACT20P-CI-CO
发表时间：2018年09月02日浏览量：
订货数据
类型 ACT20P-CI-CO
订货号 7760054114
版本 信号变送器/隔离器, 输入 : 0(4)-20 mA, 输出 : 0(4)-20 mA
GTIN (EAN) 6944169656552
最小包装数 1 pc(s).
Availability Stock article
尺寸及重量
宽度 12.5 mm
宽度 (英寸) 0.492 inch
高度 117.2 mm
高度 (英寸) 4.614 inch
深 113.7 mm
深度 (英寸) 4.476 inch
重量 110 g
净重 142 g
温度
最低存放温度. -40 °C
最低操作温度 -20 °C
最高存放温度 85 °C
最高操作温度 60 °C
湿度 5...95 %, 无凝结
工作温度 -20 °C...60 °C
存储温度 -40 °C...85 °C
输入
输入数 1
传感器电源 > 17 V DC 当20 mA
输入信号 2-/3-wire transmitter, 双向 HART® 信号
输入电流 0...20 mA, 4…20mA
电压降 ≤ 1V
输出
输出路数 1
输出电流 0...20 mA, 4...20 mA, HART® digital signal
电流负载电阻 ≤ 550Ω
总体说明
安装导轨 TS 35
温度系数 80 ppm/K
电流消耗 ≤60 mA (24V power supply, 20mA output)
电源电压 20…30 V DC
精度 < 终值的 0.1 %
绝缘 三路分离器, 输入/输出/电源之间
配置 无
阶跃响应时间 ≤ 0,5 ms
绝缘参数
EMC 标准 EN 61010-1:2011, UL 61010-1, EN 61326-1
抗冲击耐压 4 kV (1.2 / 50 µs)
检测电压 300 V
污染等级 2
绝缘 三路分离器, 输入/输出/电源之间
绝缘电压 2 kV 输入/输出/供电
过压等级 III
联接参数
联接类型 螺钉联接
最小拧紧力矩 0.4 Nm
最大拧紧力矩 0.6 Nm
额定连接下的压接范围 2.5 mm²
压接范围，最小 0.5 mm²
压接范围，最大 2.5 mm²
导线最小压接面积 AWG AWG 30
导线最大压接面积 AWG AWG 14
产品信息
产品信息 不可调直流隔离放大器 ACT20P-CI-CO 能从电源或2路或3路传感器中隔离出标准模拟电流信号。模拟输入电流信号以线性方式转换为模拟输出电流信号并进行电气隔离。电源与输入和输出之间经电气隔离 (3端隔离)。
属性
• HART-兼容范围为 0.5 - 2.5 kHz
• 有源或无源 mA 信号输入经全面的电气隔离。
• 前面板 LED 具有运行状态显示
• 在输入、输出和电源之间进行 3 端电气隔离。
下载
小手册/产品目录
CAT 4.1 ELECTR 16/17 EN
工程数据 EPLAN, WSCAD, Zuken E3.S
用户文档
Instruction sheet
认证/证书/一致性声明
Declaration of Conformity
分类
ETIM 6.0 EC002475
eClass 6.2 27-21-01-07
eClass 7.1 27-21-01-07
eClass 8.1 27-21-01-07
eClass 9.0 27-21-01-07
eClass 9.1 27-21-01-20
认证
认证 CULUS EAC
UL File Number Search E366074
